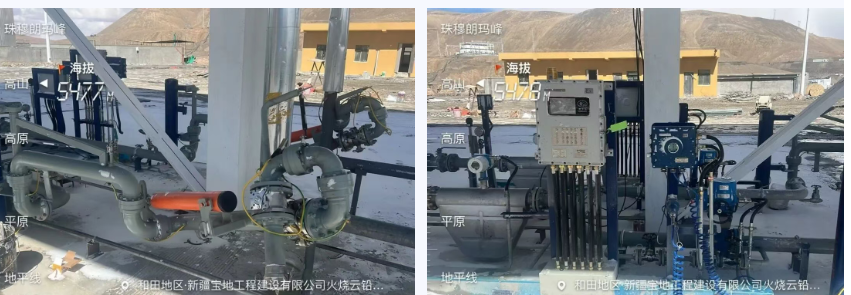

　　新疆和田火烧云铅锌矿地处喀喇昆仑山脉，矿区平均海拔5600米以上，是世界海拔最高的铅锌矿，素有矿业领域“生命禁区”之称。当地含氧量约为平原一半，常年强风、昼夜温差大，冬季最低气温可达-40℃以下，低压高寒、风沙大且施工窗口期短，对自动化控制系统和定量装卸橇的可靠性、适应性提出严苛要求。深奥图为该地提供了油库DCS控制系统及定量装卸车橇成套设备与技术支持，完成方案适配、安装调试、联锁测试、投运及现场技术服务，实现储罐监控、装车计量、安全联锁和数据集中管控一体化稳定运行。

　　项目实施核心难点

　　01高原低压高寒常规仪表电控硬件失效风险高。空气稀薄导致电气元件绝缘耐压能力下降；低温易造成密封件脆裂、仪表介质黏度升高、流量计和阀件计量漂移或启停卡顿，温差还可能引发机柜凝露结冰、卡件短路及信号中断。02防爆与安全联锁要求高矿区属于危化品防爆区域，油库装车需满足溢油、静电、接地异常、紧急切断等联锁要求，并应对低温下介质流动性变化及管线冻堵风险，常规装车逻辑和SIS联动逻辑无法直接套用。03现场施工与运维受限高原缺氧、山路遥远、备件运输周期长，叠加风沙粉尘、信号干扰和施工窗口期短，增加施工调试及后期仪表标定难度。04多系统融合与数据协同难DCS、定量装车PLC、装车仪表、静电溢油保护及阀控系统需协同运行；远距离布线易受信号衰减和电磁干扰影响，可能导致数据不同步、记录丢失和监控滞后。

　　深奥图定制化解决方案

　　01高原专项选型与硬件适配项目前期依据海拔、温度、气压进行专项选型，采用高原型防爆仪表、阀件和控制器；所以密封件选用专用低温密封材料，仪表机柜配置智能温控+伴热一体化模块，自动控温，解决低压散热差、结冰凝露问题；电路板、卡件按照高海拔绝缘裕度做放大设计，提升耐压、抗爬电能力。

　　02 DCS与定量装车一体化协同采用冗余DCS架构，装车橇PLC通过冗余通讯链路与DCS对接，实现装车设定、启停、流量、静电、溢油及紧急切断信号双向互通；安全联锁、防冻预警和阀位反馈接入中控画面，支持远程监控及紧急叫停。信号线缆采用屏蔽铠装电缆，规范接地并分段加装信号隔离器，提升远距离传输稳定性。

　　03高原安全联锁与计量补偿针对高原工况优化装车控制逻辑，增加阀件延时保护；静电接地、溢油保护和紧急切断采用硬线优先联锁，故障时优先切断；通过流量、温度、压力高原补偿算法修正气压和温度引起的计量偏差，并设置分级防冻保护。

　　04橇装集成与工厂预调试定量装卸车橇在深奥图奥储生产基地完成组装、接线、全流程联调及高压低温模拟测试，整机出厂；现场主要开展设备就位、管线对接和通讯联调，减少高原施工时间及人员驻场风险。

　　05驻场服务与远程运维由经过高原适应性评估的自控工程师现场支持设备就位、上电、单回路调试、联锁测试、试装车及验收交付；系统支持远程在线查看参数、组态下装和故障排查，并配套专项备件储备。06操作培训与资料交付针对矿区操作人员提供高原版操作手册，培训低温防冻、仪表异常识别及应急处置流程，保障现场人员开展安全操作和日常巡检。

　　定量装卸车橇高海拔特殊设计

　　01低压高寒适配结构橇体采用加厚不锈钢防腐结构，仪表腔、阀箱采用适用高海拔的密封结构，以平衡内外压差；密封件和垫片采用专用低温密封材料，适应-40℃环境，降低脆裂渗漏风险。

　　02高原计量补偿算法内置高原温压补偿模型，根据实时大气压力和介质温度自动修正体积流量，降低高海拔气压变化带来的计量偏差。

　　03分级智能伴热保温流量计、调节阀、过滤器及导压管线分区独立伴热并采用温控闭环，实现低温自动启动、高温自动关停，兼顾防冻与节能；橇体管路设置保温层，降低介质黏度升高和管线冻堵风险。

　　04高海拔增强型防爆电控PLC、操作终端和安全栅采用高原加宽绝缘等级型号；触摸屏进行防压差鼓包结构优化，确保低温、低压下稳定显示，全部电气元件防爆等级满足油库危险区域要求。

　　05高可靠安全保护橇内集成静电接地联锁、溢油检测、紧急切断阀、流量超差保护、高低压报警及防冻报警。硬联锁采用独立回路，不依赖通讯，即使DCS通讯中断，橇本体仍可独立执行安全保护。06抗干扰通讯与自诊断控制器支持冗余通讯；断网时自动缓存装车数据，通讯恢复后上传DCS。仪表、阀件实时采集诊断信息，并在DCS中推送故障位置和类型，便于快速检修。

　　面对火烧云铅锌矿高寒缺氧、低压风沙及施工窗口期短等挑战，深奥图通过高原专项设计、橇装一体化交付及DCS与定量装车系统深度融合，实现油库装卸作业自动化、安全联锁智能化、计量数据集中可视化。该项目验证了成套定量装卸橇+DCS方案在超高海拔极端工况下的适应性与稳定运行能力，可为同类型高原矿山及高原油气储运项目提供可复制、可落地的自动化装车与罐区管控解决方案。
