油气回收在线监测系统

产品类别: VOCs治理

油气回收在线监测系统主要包括:监控系统控制站、接口数据服务器、不间断电源、二次回收控制箱、气体流量计、压力及温度传感器以及各种系统数据接口等集成软件系统。
全国热线18025314683/18033424683
产品描述

  油气回收在线监测系统主要包括:监控系统控制站、接口数据服务器、不间断电源、二次回收控制箱、气体流量计、压力及温度传感器以及各种系统数据接口等集成软件系统。



产品参数
根据要求定制,没特定规格
炼油厂/油库油气回收
  1.油田伴生气回收系统
  2.苯类、甲醇等化工气体的分离与回收
  3.化工生产过程中的混合气体分离、浓度控制与回收
  4.环保标准要求严格的气体排放限制的控制
  油气回收"冷凝+吸收法"系统装置应用邻域与场景
  1.炼油厂、储油库成品油罐车油气回收系统
  2.油田伴生气回收系统
  3.苯类、甲醇等化工气体的分离与回收
  4.化工生产过程中的混合气体分离、浓度控制与回收


产品特点

  系统结构简述

  通过测量、计算、分析加油油气回收系统回气量、加油量和油气回收系统气体空间压力,实现各汽油加油枪气液比、油气回收系统密闭性等指标的监控功能。在线监测处理装置油气排放浓度、油气回收系统密闭性、油气回收系统管线液阻等三项扩展性监控功能,以及相应的预警报警功能。对于油气回收系统运行状态的各种参数、表格或图形,站内监控平台具备显示、存储、打印、传输等功能,以及远程关闭气液比报警加油枪加油的功能。

  系统相关介绍

  二次油气回收

  二次油气回收阶段是采用真空辅助式油气回收设备,将在加油过程中挥发的油气通过地下油气回收管线收集到地下储罐内的油气回收过程。

  该阶段油气回收实现过程:在加油站为汽车加油过程中,通过真空泵产生一定真空度,经过加油枪、油气回收管、真空泵等油气回收设备,按照气液比控制在1.0至1.2之间的要求,将加油过程中挥发的油气回收到油罐内。二次油气回收分为分散式油气回收和集中式油气回收两种形式,我公司主要采用的二次油气回收形式以分散式油气回收为主。

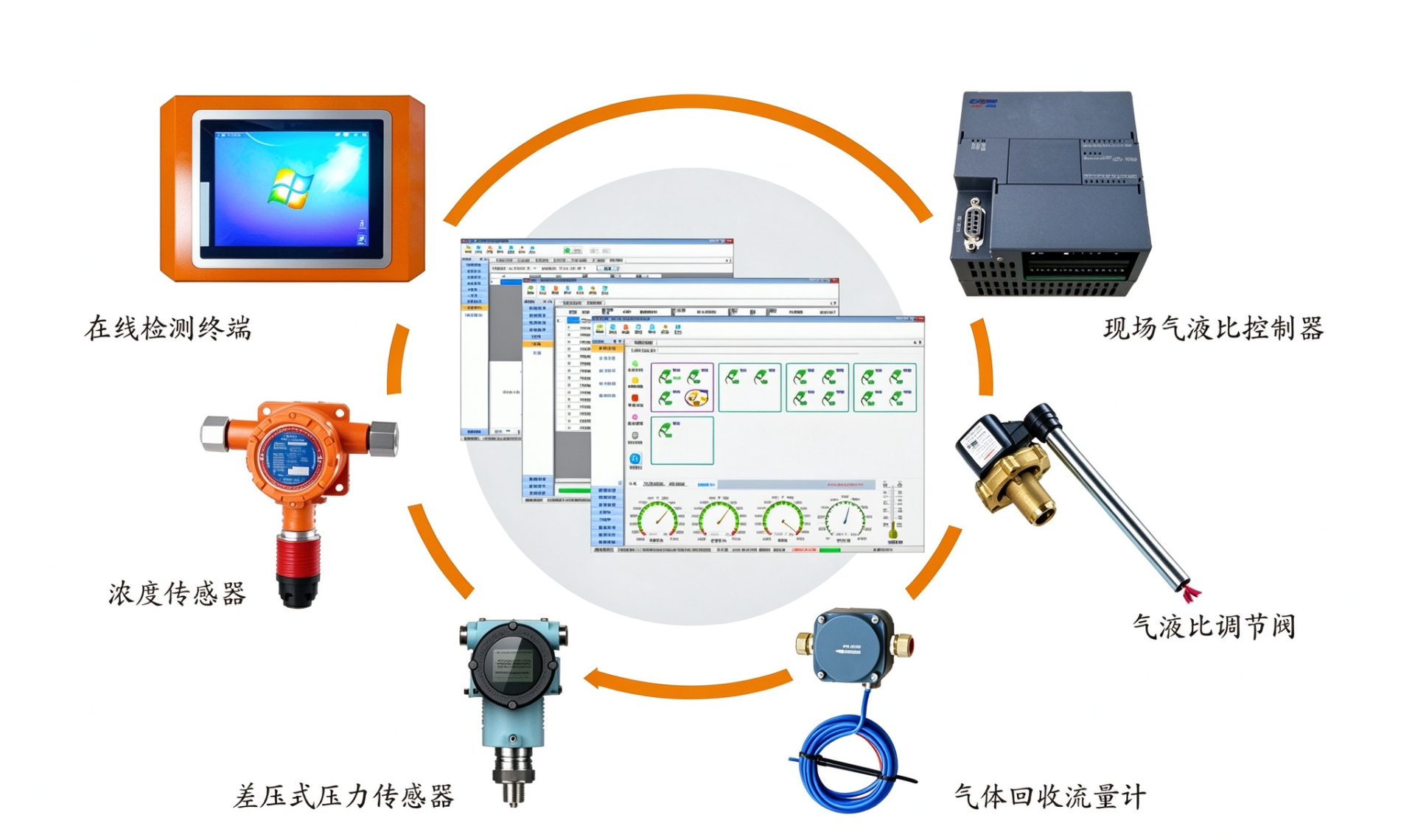

  系统硬件结构


  系统软件结构


  系统架构采用C/S架构+WebService接口服务,C/S架构在本系统中的优点:

  1、由于客户端与服务器直接相连,没有中间环节,响应速度快;

  2、操作界面操作及空间更丰富,可以满足更多功能操作需求;

  3、C/S架构有较强的事物处理能力,实现复杂的业务流程及更好的与设备通讯;

  现场设备通过气液比控制器进行数据采集,控制器与上位机通讯以以太网方式为主,以太网通讯的优点在于通讯速度快,分布式的通讯避免了总线式通讯站点中断带来的通讯延迟影响。同时具备了RS485接口的通讯预留,以备特殊情况下采用RS485通讯模式。

  中间层数据服务采用OPC数据服务器,上位监测系统访问OPC服务器进行数据通讯,具有数据采集通讯可靠稳定。

  数据上报采用WebService数据服务,按照相关监管部门规范要求上报数据。

  在线检测终端

  采用12/15寸嵌入式液晶触控一体机,用于运行监控平台系统软件。


  用于采集储油罐压力表信号、温度信号及可燃气体探测器浓度信号,与触控一体机封装在同一个设备箱内。

  现场气液比控制器

  控制器安装开关电源及一块数据采集控制模块,采集提枪信号,用于控制气液比数据采集。采集加油枪油品流量计脉冲信号及加油枪气体回收流量计信号用于计算每次装油量及气液比,同时通过电子式气液比调节阀控制气液比在正常范围内。


  气体回收流量计

  气体回收流量计用于采集加油时回收的汽车油箱内气量,加油时通过真空泵回抽气体。本系统采用了气体罗茨流量计,具有体积小精度高,稳定等有点:

  防爆标志:Ex ia IIC T6 Ga

  温度:-30℃~+60℃。

  相对湿度:≤93%。

  供电电源:3.6~5V DC

  信号输出:脉冲信号、脉冲高电平 DC3.6V-5V


  差压式压力传感器

  检测油气回收系统管道、油罐气体空间等部位的油气压力,输出4~20mA给控制器,正常情况下需为正压。

  防爆标志:ExdIICT6Gb

  温度:-30℃~+70℃

  相对湿度:5~95%RH

  防护等级:IP67

  供电电源:DC10.5-36V

  信号输出:二线制4~20mA,HART协议数字信号

  浓度传感器

  检测装置排放口出的油气浓度。

  检测气体:可燃气体、有毒气体、氧气

  防爆标志:ExdIICT6Gb

  检测精度:≤±3%F.S

  温度:-40℃~+70℃。

  相对湿度:≤95%RH 无结霜。

  防护等级:IP65

  供电电源:DC24±6V

  信号输出:4~20mA

  电气接口:G1/2


  气液比调节阀

  线圈电阻:70Ω(1±8%),+20℃

  供应电压:24VDC +/-10%

  连接螺纹:G1/4

  环境温度范围:-40℃ ~ +55℃

  防爆标志:Ex mb IIC T3 Gb


  软件界面参考

  双击上位机桌面上在线监测软件,启动后“主画面”显示如下:


  主要功能有:

  (1) 环保数据监测

  油枪气液比监测,不合格预警/报警

  油罐压力监测及异常预警/报警

  PV阀工作状态监测及故障预警/报警

  后处理装置工作状态及故障预警/报警

  系统密闭性监测及预/报警

  管线液阻监测

  卸油口/后处理排放浓度监测

  油罐温度监测

  1) 气液比监测主界面


  2) 加油枪气液比正常、预警、报警状态信息提醒


  3) 仪表盘

  油罐压力状态信息、罐压正常、罐压预警、罐压报警、储油罐界面实时显示油罐压力数值与油罐压力报警信息,报警信息包括油罐零压、PV阀状态、后处理装置状态等。


  (2) 设备故障诊断

  设备故障诊断

  油枪气路进油

  PV阀打开或关闭故障

  后处理装置打开或关闭故障

  卸油连接回气管故障

  卸油口密封不严

  1) 诊断界面


  (3) 数据存储与服务

  系统保存每一笔有效加油交易,可保存至少3年的数据,系统提供交易、环境数据查询,历史预警/报警记录查询,可以生成日报,支持导出EXcel表,支持外接打印

  所有记录按标准格式上传到环保部门。

  1) 气液比查询


  2) 压力数据查询

  3) 统计报表

  (4) 系统其他特性

  1) 产品适应性强

  适用于加油站各种类型的分散式或集中式油气回收系统,针对一次油气回收、二次油气回收、油气后处理装置都有监控,具有无线和有线两种传输解决方案,满足加油站不同需求;

  2) 设备稳定性高,数据及时性准确性高

  采用高性能的流量传感器,高性能压力传感器,系统可识别系统的故障情况,误报警率不超过低;

  3) 系统管理能力强

  可满足数十台加油机(上百条枪)的监测需求,兼容多种环境传感器 ,可实现分级管理权限,满足各种管理或服务需求;

  4) 系统自适应能力和稳定性强

  系统自动运行无需人工干预,断电后能自启动,数据通讯断时系统能记录脱机记录,恢复时自动上传,储数据存储安全可靠;

  5) 系统扩展能力强

  可根据各地不同标准扩展,可支持气液比调节功能,可扩展接入渗泄漏监测系统。
