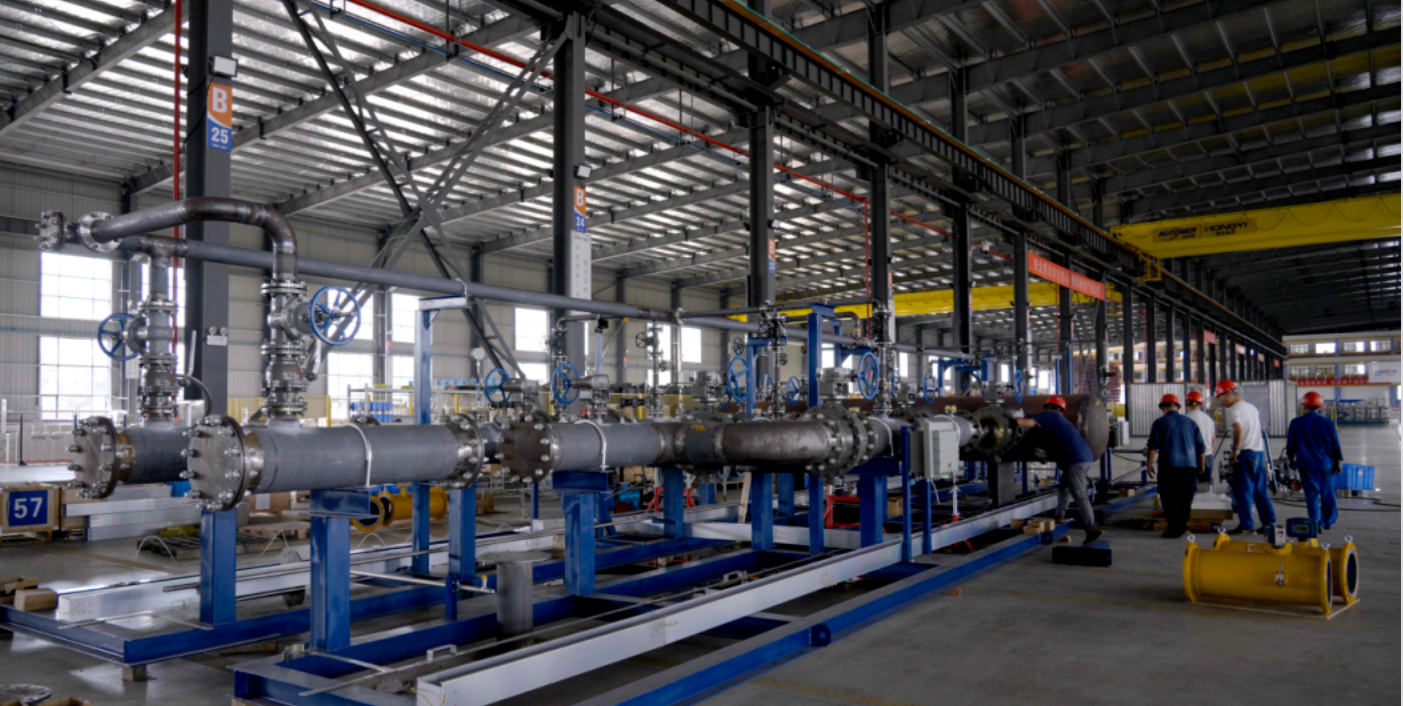

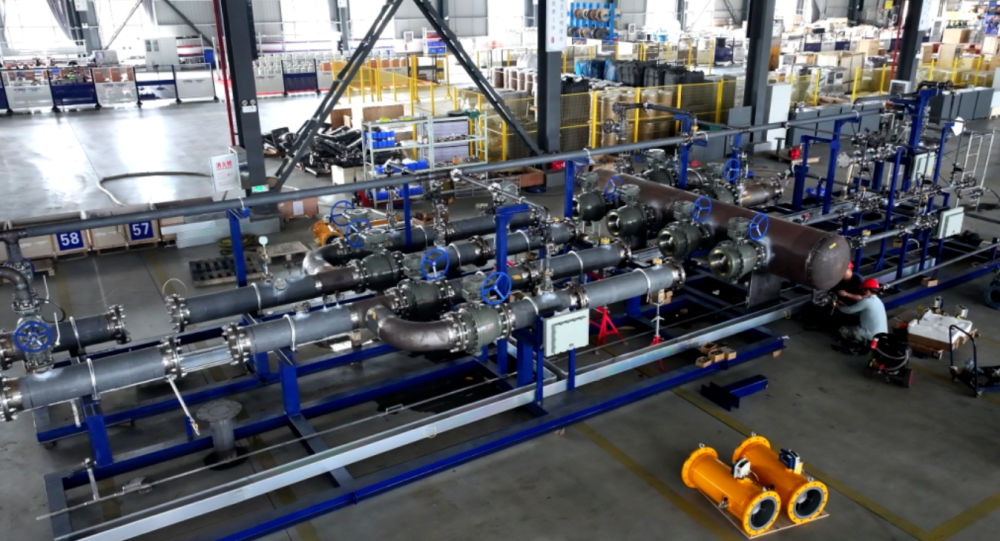

　　天然气管网进入下游用气系统，需要经过稳定的压力调节、精准的流量计量以及完善的安全控制。面对不同场站、不同工况下的用气需求，如何将多个功能环节进行高效集成，同时兼顾设备运行的稳定性、安全性与长期可靠性？深奥图天然气调压计量橇，以模块化、系统化设计，将过滤、计量、调压、控制及安全保护等功能集成于一体，为天然气输送 、调压及计量场景提供完整的解决方案。

　　PART.01调压系统，稳定天然气压力调压系统主要由调压器、超压切断阀、压力表、阀位指示与报警以及调压器上下游截断阀等组成，通过主调压器、监控调压器、超压切断阀分体串联组合，实现天然气压力的稳定调节与超压保护。其中，调压器用于稳定天然气后压，调压精度≤±1%；超压切断阀设置于调压器上游，采用自力式、人工复位方式，切断精度≤±5%，切断响应时间≤1秒，在压力异常情况下及时切断气源，进一步提升系统运行安全性。

　　PART.02计量系统，精准掌握天然气流量计量部分主要由流量计、流量计算机、温度变送器、压力变送器、计量仪表盘以及流量计上下游截断阀等组成，根据不同站场配置超声波流量计或涡轮流量计，并结合温度、压力信号进行流量计算和修正，实现天然气流量的连续测量及数据远传。

　　PART.03工艺集成，让系统运行更可靠工艺系统主要由过滤器以及多条并联的过滤、计量、调压管路组成，并配置上下游截断阀、安全阀、节流截止放空阀、排污阀、压力表等设备，手动放散、安全放散及排污管路统一汇总至橇外集中排放。针对天然气输送过程中的杂质，过滤器过滤精度≤5μm、过滤效率超99%，并配置压差计及排污装置，为后续计量与调压设备提供稳定的介质条件。在控制与通信方面，调压计量橇可实现工艺数据采集、就地控制、远程集中监控、ESD紧急联锁、可燃气体探测及火灾报警，并可兼容后期SCADA系统对接，实现设备与站控系统之间的数据交换和统一管理。从过滤、计量，到调压、安全联锁，再到控制与通信，深奥图调压计量橇将多个功能环节集成于一体，在满足项目工艺需求的同时，兼顾设备安全、运行稳定与后期运维，为天然气输配系统稳定运行提供可靠支撑。
