SIS系统（紧急切断系统）
产品类别: SIS系统（紧急切断系统）
产品描述
安全仪表系统的发展趋势及设计规范
随着中国石油化工行业新建石化工厂生产装置经济规模大型化、千万吨级炼油和百万吨级乙烯一体化，世界级规模生产装置密集程度越来越高，对生产操作、控制、管理、安全、环保及节能要求越来越严格，石油化工生产过程具有高温、高压、易燃、易爆等特点，国家安全监管总局于2014年11月13日提出了加强化工安全仪表系统管理的指导意见(安监总管三〔2014〕116号文件)，对加强化工安全仪表系统管理，防止和减少危险化学品事故发生提出了新的要求，并于2013年制定最新的石油化工安全仪表系统设计规范(GB/T 50770-2013),许多属于重大化工(危险化学品)的企业开始重视安全仪表系统的建设，必将在未来的几年带动安全仪表系统的发展。

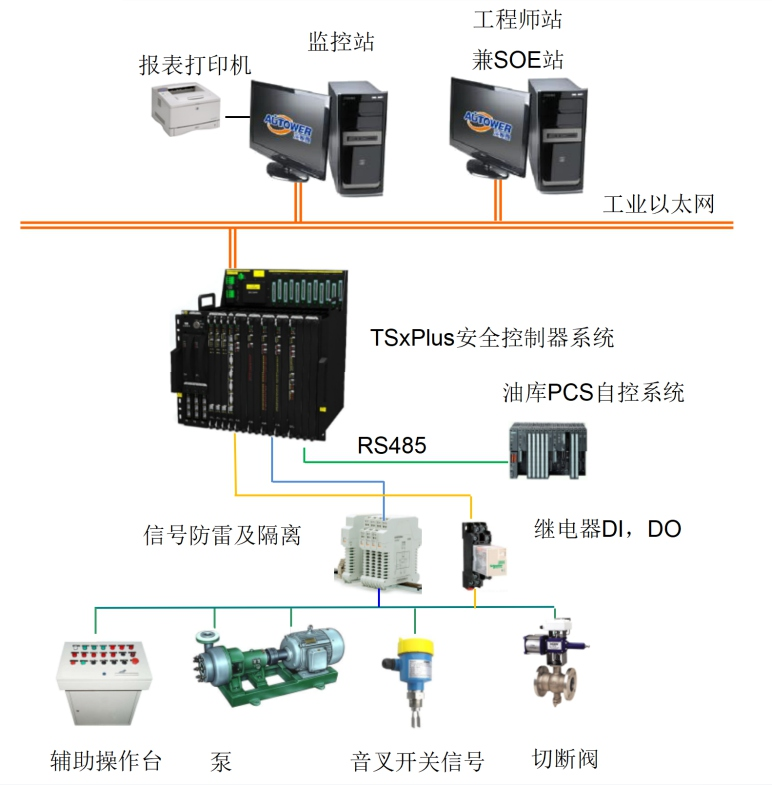

配置示意图
安全仪表系统的分级
SIL分级
◆ SIL是Safety Integrity Level的简称，中文意思是综合安全级别也称为安全度等级。是美国仪表学会(ISA)在S84.01标准中对过程工业中安全仪表系统所作的分类等级，分为1、2、3三级：
◆ SIL1级每年故障危险的平均概率为0.10～0.01之间;
◆ SIL2级每年故障危险的平均概率为0.01～0.001之间;
◆ SIL3级每年故障危险的平均概率为0.001～0.0001之间
SIL等级的确认
◆ 1级：装置可能很少发生事故。如发生事故，不会立即造成环境污染和人员伤亡，经济损失不大。用于本级别的安全仪表系统，需取得SIL1级和TüV2-3级认证，对装置和产品起一般的保护。
◆ 2级：装置可能偶尔发生事故。如发生事故，对装置和产品有较大的影响，并有可能造成环境污染和人员伤亡，经济损失较大。用于本级别的安全仪表系统，需取得SIL2级和TüV4级认证，对装置和产品提供保护。
◆ 3级：装置可能经常发生事故。如发生事故，对装置和产品将造成严重的影响，并造成严重的环境污染和人员伤亡，经济损失严重。用于本级别的安全仪表系统，需取得SIL3级和TüV5-6级认证，对装置和产品提供保护。
产品参数
产品特点
安全仪表系统的组成
◆ SIS系统的组成分为传感器部分、逻辑运算部分和最终执行器单元三部分。
◆ 传感器单元采用多台仪表或系统，将控制功能与安全联锁功能隔离，即传感器分开独立配置的原则，做到安全仪表系统与过程控制系统的实体分离。
◆ 最终执行元件(切断阀、电磁阀)是安全仪表系统中危险性最高的设备。
◆ 逻辑运算单元由输入模块、控制模块、诊断回路、输出模块4部分组成。
常见问答
产品价格
每一套SIS系统（紧急切断系统） 都为客户量身定做!
每一套SIS系统（紧急切断系统） 都因配置不同有异!
如您需要了解SIS系统（紧急切断系统）详细价格信息，可直接拔打深奥图全国统一销售热线：400-8789-055。
根据您所需的配置我们会提供精准的报价，短时间内让您获取所需要的信息!
中国液体危化品智能储运系统设备生产厂家——深奥图竭诚为您服务!
